256 canali 5V 10A 20A Capacità della batteria Macchina di classificazione 32140 33140 BAK GETIT EVE CELLINDRO CATL
Descrizione del prodotto

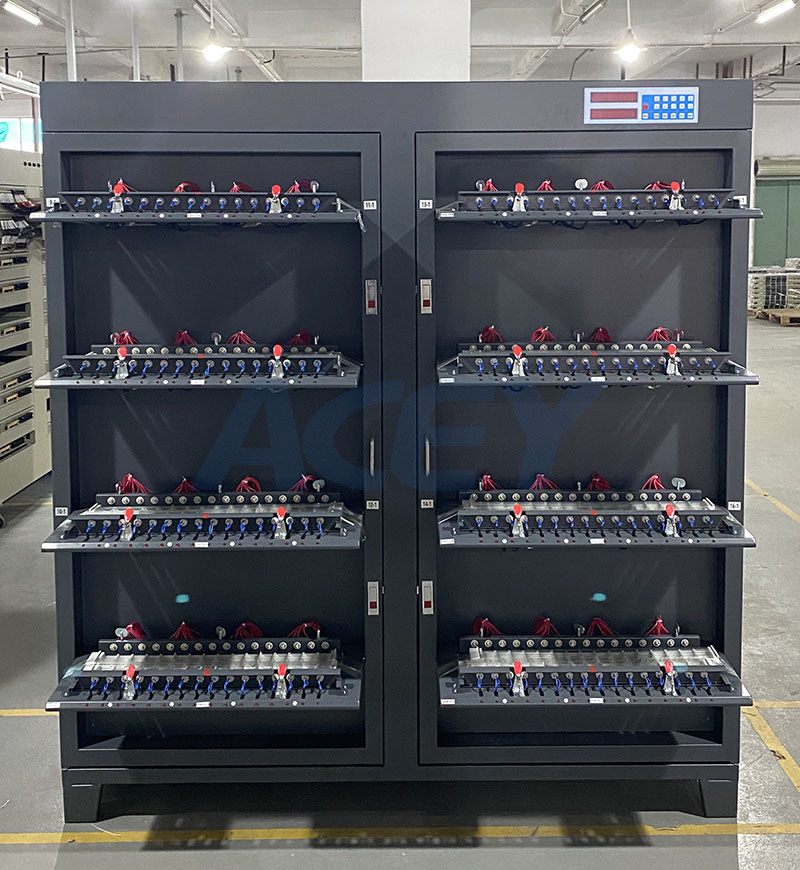

Questa macchina di classificazione della capacità della batteria a 256 canali progettata per specifici tipi di celle della batteria cilindrica come la 32140, 33140 di vari produttori come Bak, Gotion, Eva, CATL o altre celle simili sarebbero un pezzo di attrezzatura altamente specializzato utilizzato nella produzione di batterie e nel controllo della qualità.
Questo tipo di macchina viene utilizzato per valutare e classificare le singole celle della batteria in base alla loro capacità, che è un parametro cruciale per garantire la qualità e le prestazioni dei pacchi batteria.
Caratteristiche dell'attrezzatura e struttura dell'aspetto
Caratteristiche del sistema:
 Single -punto indipendente, corrente costante indipendente e fonte di tensione costante, stabile senza impatto.
Possono essere realizzati funzioni come start, stop, pause, riprendere e protezione.
 L'accuratezza delle apparecchiature è dello 0,05%, il tempo di registrazione dei dati è di 1 secondo/tempo e la stabilità è alta.
Il software ha funzioni potenti e interfaccia amichevole per la macchina da uomo.
 Interfaccia di test a quattro fili per garantire un'elevata precisione di misurazione.
Concetto di design modulare, facile da mantenere.
La struttura di questa attrezzatura è principalmente composta dalle seguenti parti:
1. Scheda CPU indipendente, tastiera doppia, controllo unificato di invio dell'intero mobile;
Modulo di controllo costante di tensione costante a 2,8 canali e costante;
3. MODULO DI INVERTER AC/DC -MIDIREECTIONAL;
4.Pressing automatico di tipo Verido e modalità di bloccaggio (cilindro).
Struttura del sistema e principio di lavoro
Composizione del sistema
1. La batteria di litio viene convertita in attrezzatura di capacità.
2. Computer con interfaccia USB (porta il tuo).
3. USB a 485 Convertitore dell'interfaccia o cinque tipi di linee di comunicazione e teste di cristallo.
4. Sistema di scansione della battery.
5. Shengchuang Software di prodotto.
Principio del sistema
|
L'apparecchiatura è collegata e controllata da un computer per inviare comandi e raccogliere dati; |
|
|
La tastiera può utilizzare manualmente l'apparecchiatura per visualizzare i parametri e lo stato; |
La scheda di corrente costante è comandata dalla CPU e ha una corrente costante e funzioni di tensione costante; |
|
Quando viene caricata la batteria, l'alimentazione a due vie converte la corrente alternata alla corrente continua a 14 V, attraverso la costante scheda di corrente per realizzare il controllo di ricarica e il rilevamento della batteria; |
Quando la batteria viene scaricata, il processo è opposto al processo di ricarica. |
|
Innanzitutto, la tensione della batteria viene aumentata a 15 V attraverso la scheda di corrente costante, quindi l'alimentazione a due vie converte la corrente continua in corrente alternata e la alimenta direttamente. |
Nella rete di distribuzione dell'energia CA della fabbrica, realizzando così il feedback energetico dell'energia elettrica di scarico della batteria. |
|
Effetto di risparmio energetico significativo: secondo la misurazione effettiva, il consumo di energia del dispositivo durante la ricarica è inferiore del 40%rispetto a quello dei dispositivi tradizionali, il tasso di risparmio energetico completo è superiore al 60%e il consumo di energia è superiore al 60%, risparmiando molti costi per i produttori di batterie. |
Parametri tecnici principali |
|
Struttura dell'attrezzatura |
Numero di canali del dispositivo |
|
L'intera macchina ha un totale di 256 canali |
Dimensioni |
|
L1684*W1091*H1640 |
Colore del telaio Black grigio standard (può essere personalizzato) |
|
Forma del dispositivo |
|
|
Apparecchio personalizzato, utilizzando la struttura del pallet, morsetto aperto cilindro. Spaziatura del dispositivo |
|
|
37 mm |
Supportare le specifiche della batteria Lunghezza: 120-185mm; |
|
Diametro: 34/35mm |
Modalità di controllo del canale |
|
Ogni batteria ha una corrente costante indipendente e una fonte di tensione costante, che è stabile e senza impatto. |
â¥0.99 |
|
può essere realizzato Inizia, fermati, pausa, riprendi e proteggi Ogni canale ha una tensione costante indipendente e un controllo hardware di corrente costante |
â¤2% |
|
circuito |
Potere di lavoro |
|
La corrente di ricarica e l'accuratezza della corrente di scarico di ciascun canale possono essere calibrate automaticamente |
<1% |
|
software |
Fattore di potenza |
|
Sistema a cinque fili trifase AC380Vâ ± 10%, 50Hz |
Tasso di distorsione corrente CA |
|
Energia Dipartimento Efficienza Indice |
1. Consumo di energia funzionante Carica â ¥ 80%, scarica â ¥ 70% Tasso di guasto dell'attrezzatura 2. Ambiente di lavoro Temperatura -10 ~ 40, umidità relativa 80% Metodo di raffreddamento Assunzione d'aria tnaturale, scarico verso l'alto Energia |
|
Sezione |
|
|
Protezione |
Funzione |
|
Tensione della griglia |
over-limit |
|
protezione |
Energia |
griglia
frequenza
over-limit
protezione
Parametri del canale
Intervallo di misurazione della tensione
DC 0 ~ 5V
gamma di tensione della batteria
Carica DC 0 ~ 4.5V;
Scarico DC 4.5 ~ 2V
ï½Gamma di tensione costante
ï½DC 2 ~ 4,5 V.
Precisione della tensione
 ± (lettura di 0,5 °+0,5 ° scala),
Risoluzione del controllo della tensione
0,1mv
Risoluzione del campionamento della tensione
0,1mv
Stabilità di tensione
â ito (â ± 1MV)
Intervallo attuale
Carica DC 50Ma
20A;
Scarico DC 50Ma
20A
