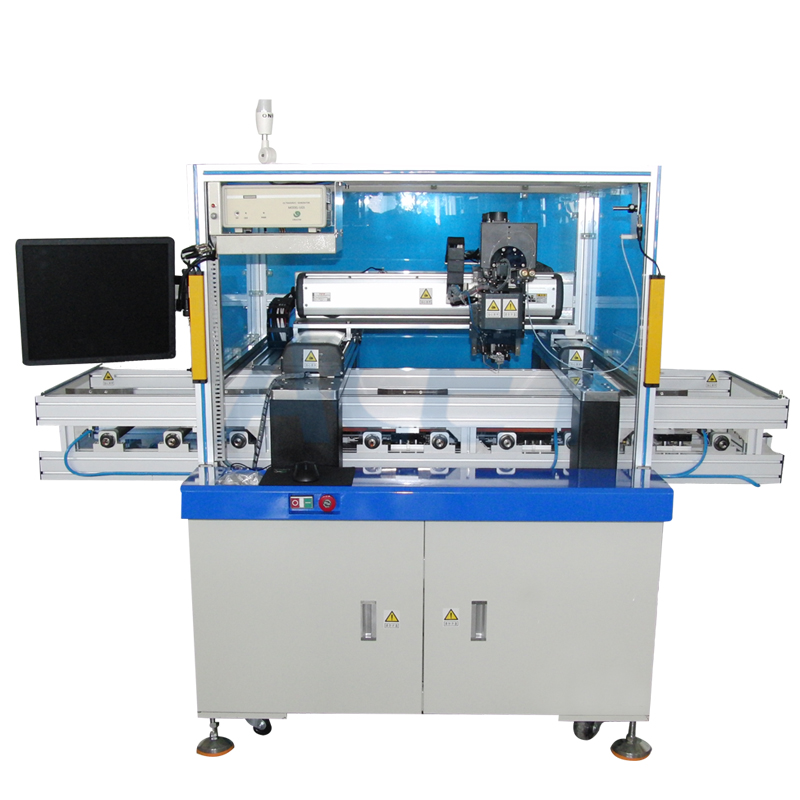

Macchina per incollaggio in alluminio per il pacco batteria al litio
Principio di funzionamento del legame filo
Dopo il completamento del processo di assemblaggio del modulo, viene caricato dal sistema di alimentazione automatico dell'apparecchiatura e quindi trasferito nell'area di saldatura attraverso il sistema di alimentazione automatica e il sistema di testa di saldatura esegue la saldatura ad ultrasuoni in base ai parametri e alle posizioni di saldatura.
Dopo il completamento della saldatura, il modulo viene trasferito nella posizione designata attraverso il sistema di alimentazione automatica e l'operatore dell'attrezzatura porta via il modulo saldato e lo invia a una prossima elaborazione del processo di produzione
|
Specifiche |
Alimentazione elettrica |
|
220VACâ ± 10%, 50Hz 800W |
Frequenza ad ultrasuoni |
|
60kHz |
Potere ultrasonico |
|
0 ~ 30W |
Diametro del filo in alluminio saldabile |
|
125 ~ 500um (5 ~ 20mil) |
Area di lavoro (massimo dell'asse XY) |
|
400ã 400 mm (può essere personalizzato |
Asse z |
|
50 mm. |
Asse C: più o meno 90 ° |
|
Tempo di ultrasuoni |
10 ~ 500 ms, multicanale |
|
Pressione di saldatura |
50 ~ 1000G, multicanale |
|
Velocità di saldatura |
circa ogni filo/1,5 secondi |
|
Angolo di saldatura |
 ± 90 gradi |
|
Sistema di visione |
L'ingrandimento del microscopio PR è 0,5 volte |
|
Illuminazione PR |
Luce bianca, luminosità regolabile |
|
Dimensioni |
Circa 964 mm*1215 mm*1525 mm (L*W*H) |
Peso
circa 400 kg

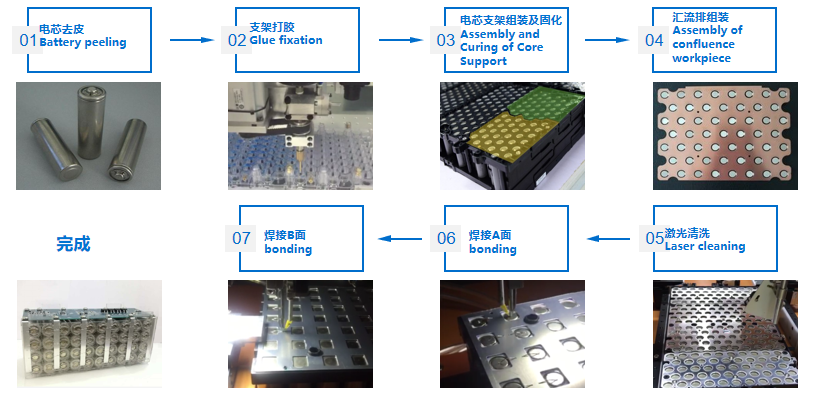

Processo tecnologico di legame filo
