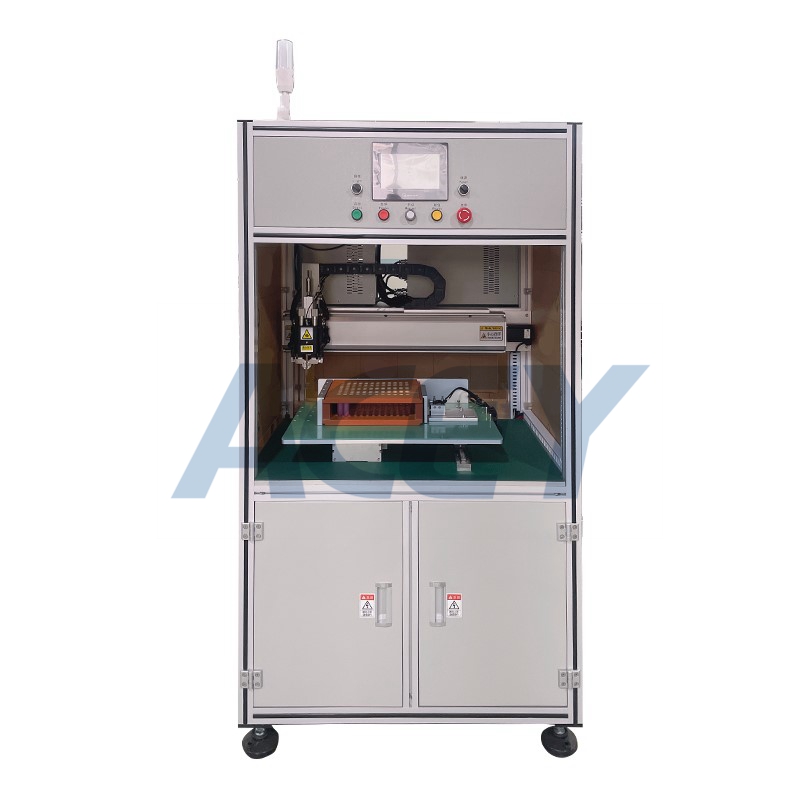

Saldatore a punto elettrico completamente automatico a lato per saldatura al pacco batteria cilindrica
Descrizione
ACEY-S200B è adatto per la saldatura e il gruppo spot del pacco batteria in fabbrica per 14500 /18650 /21700 /26650 /32700 Multi-parallel Multi-Series Combination.
Il design umanizzato rende l'operazione e il debug molto semplice e conveniente.
La progettazione di componenti integrati rende l'aspetto più conciso.
Caratteristiche
1. Support Breakpoint inizio, avvio automatico e avvio manuale.
2. Articolo di saldatura fredda e sigillare l'allarme.
3. Programma facile, supporto di supporto, matrice e programma punti, può archiviare 100 parametri di gruppo.
4. America di abrasione dell'ago di saldatura. 5. Monitor di corrente di saldatura costruita, può visualizzare la corrente di saldatura in tempo reale.
6. Progettazione per NB, strumento di alimentazione, strumento di giardinaggio, alta potenza, batteria di accumulo di energia, pacco batteria per auto elettriche e altro
I pacchetti di batterie al litio spolverano la saldatura.
7. Può essere abbinato alla linea di produzione del gruppo di batterie al litio.
8. È possibile archiviare dozzine di processi di prodotti a base di batterie diversi, commutazione di prodotti senza parametri di re-seting.
|
9. Può abbinare una varietà di saldatori a punti. |
Specifiche |
|
Modello n. |
ACEY-S200B |
|
Viaggio dell'asse Y. |
500mm (personalizzabile) |
|
Viaggio dell'asse X. |
400mm (personalizzabile) |
|
Velocità di saldatura massima spot |
0,35s/punto (1 oraï¼ circa 2800 unità18650) |
|
Velocità di azionamento del motore
|
600 mm/s
|
|
Nuclei elettrici di carico massimo
|
X Direzione: 26; |
|
Y Direzione: 26
|
Archiviazione del gruppo di file capaci
|
|
100 gruppi
|
Sistema operativo
|
|
Sistema incorporato Interfaccia umana-macchina
|
Modalità di trasmissione
|
|
Taiwan Precision Vite con guida guida
|
Modalità di guida
|
|
Motore Servo Stepper
|
Ripetere la precisione di posizionamento
|
|
 ± 0,02 mm
|
Dimensioni
|
|
L: 900mm, W: 900mm, H: 1650mm
|
Energia
|
|
2000 W.
|
Peso della macchina
|
|
150 kg
|
Peso massimo del cuscinetto dell'asse y
|
|
30 kg
|
Alimentazione di ingresso
|
AC monofase AC 220V/50Hz
