Introduzione

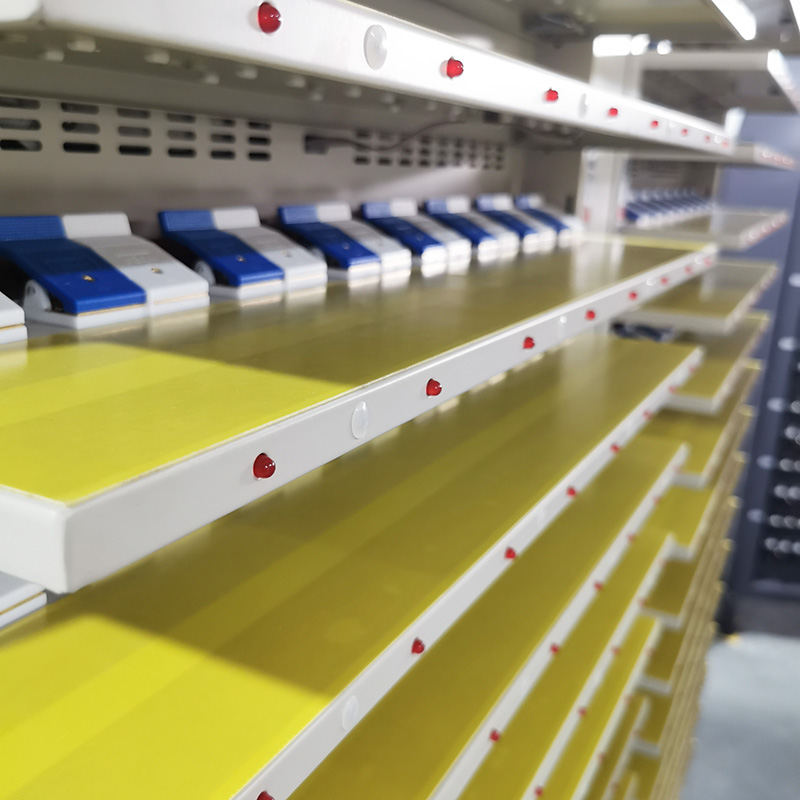

Questa apparecchiatura è composta principalmente da un computer, un'interfaccia di comunicazione e un armadio per il rilevamento della batteria.

L'armadio per test della batteria è composto da una scheda che include apparecchi e apparecchi, una corrente costante e una fonte di tensione costante, un circuito di controllo del registro, un circuito di campionamento, un microcomputer a chip singolo e un pannello di controllo.

Caratteristiche

1. Ogni dispositivo può eseguire la corrente costante e la ricarica di tensione costante e i test di scarico della corrente costante su 512 batterie che soddisfano l'intervallo di tensione.

2. L'invenzione è adottata l'alimentazione della tensione costante di corrente di corrente costante e il passaggio dalla corrente costante a tensione costante non ha alcun impatto, che è particolarmente adatto per i requisiti di ricarica delle batterie agli ioni di litio.

3. L'apparecchiatura adotta il computer a chip singolo AVR come centro di controllo e con il circuito di campionamento periferico, può essere controllato dal computer di livello superiore.

Quando è collegato al computer, può salvare le curve di carica e scarica completa di tutti i canali, oppure può essere separata dal computer di livello superiore e gestito tramite il pannello di controllo.

Carica costante di corrente e tensione costante, test di scarico della corrente costante, ordinamento per tempo, ecc.

4. Ogni batteria ha completamente una corrente costante indipendente e una fonte di tensione costante, che è autosufficiente e non si influenza reciprocamente.

5. La tensione di ciascuna batteria viene rilevata in tempo reale.

Quando si carica, viene addebitato per la prima volta con corrente costante.

Quando la tensione della batteria raggiunge il valore impostato, passerà senza intoppi alla ricarica costante di tensione.

Quando viene soddisfatta il tempo impostato o la condizione di terminazione corrente, la ricarica termina.

Nella scarica di corrente costante, quando la tensione della batteria è inferiore al valore impostato, la scarica termina e l'indicatore della batteria corrispondente si illumina.

6. Con la funzione di protezione da errori di corrente, può continuare a funzionare dopo il collegamento del flusso di lavoro originale.

7. Il tubo di alimentazione adotta 50n06, adatto a batterie che richiedono una tensione di scarico inferiore, come le batterie al fosfato di ferro al litio.

8. Il computer superiore può impostare parametri di 32 passaggi e 256 cicli e ogni computer superiore può essere collegato a set 1-10 di sistemi informatici a chip singolo (sono consigliati 10 set o meno).

9. Funzioni software di supporto.

a) L'interfaccia di operazione grafica viene utilizzata per visualizzare la tensione, la corrente, il tempo, la capacità e altri dati di ciascuna batteria e lo stato di lavoro corrispondente e le condizioni anormali sono visualizzati in vari colori;

b) qualsiasi indicazione di capacità della batteria del segmento (fino a 100 segmenti);

c) I punti dati possono essere registrati in base alle mutevoli condizioni di tensione, corrente e tempo per formare dati completi di curva di ricarica e scarico.

L'intervallo di tempo dei punti dati della curva è inferiore a 4 secondi

d) varie condizioni (capacità, tempo, tensione del circuito aperto, piattaforma di scarico, ecc.) Per la funzione di ordinamento della batteria;

e) calcolo automatico del rapporto di carica della corrente costante, perdita di capacità, efficienza di scarico, tensione media, tensione mediana e altri dati;

f) impostazione dell'autorità dell'operatore, operazione gerarchica;

g) può visualizzare il diagramma della curva di carica e scarica e il diagramma del ciclo;

Parametro

Numero del canale del dispositivo: canali 512 (controllo singolo CPU)

Intervallo di corrente costante: 0,03 ~ 6a, risoluzione 1ma

Accuratezza della misurazione attuale: ± 0,1%FS

Accuratezza della corrente di campionamento: â ± 0,1%FS

Intervallo di misurazione della tensione: 0 ~ 5V, risoluzione 1MV

Accuratezza della misurazione della tensione: ± 0,1%FS

Intervallo di tensione di carica e scarico: carica: 0 ~ 4.5V, scarico: 4,5 ~ 2V

Intervallo della tensione di tensione costante: 3 ~ 4.5V

Accuratezza della pressione costante: â ± 0,1%FS
