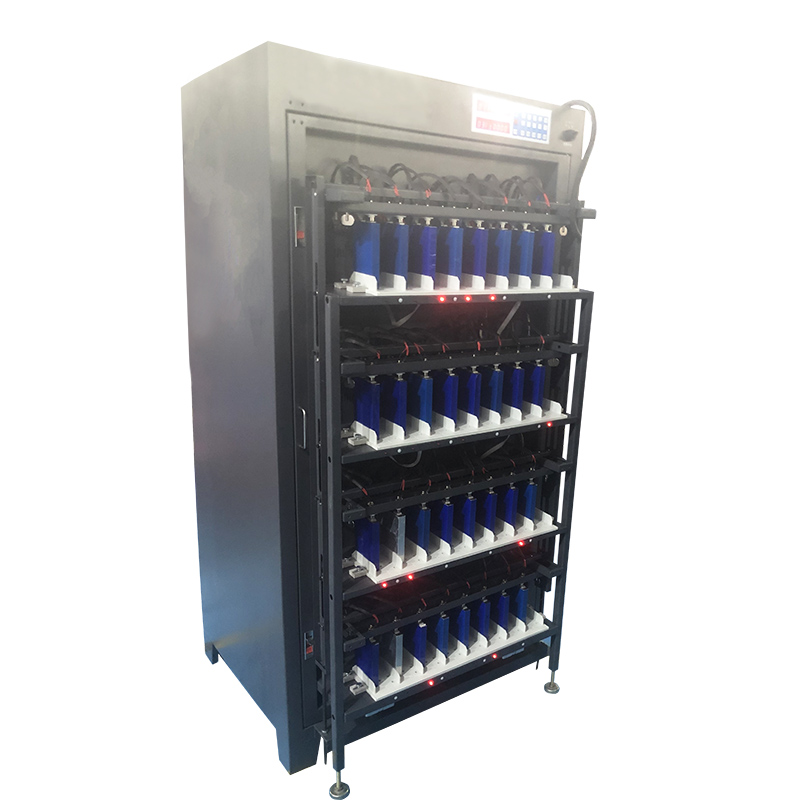

5v 60a 64 canali alimentare la macchina da classificazione della batteria cella prismatica di alimentazione energetica

Macchina di test della capacità della batteria con funzione di alimentazione energetica.

Ordine (MOQ) :
1 set
Origine del prodotto :
Cina
Garanzia :
Garanzia di un anno con supporto a vita
Conformità :
Certificato CE
Articolo n. :
Acey-CT560-64
Marca :
Acey
Tempi di consegna :
7 giorni

Contatta ora

Dettagli del prodotto

5v 60a 64 canale batteria ad alimentazione energetica della batteria prismatica della capacità di classificazione delle celle

Caratteristiche dell'attrezzatura e struttura dell'aspetto:

Caratteristiche del sistema:

1. Il singolo punto è indipendente e i passaggi di ricarica e scarico possono essere impostati in modo indipendente per ciascun canale di test della batteria.

2. L'accuratezza dell'attrezzatura è 0. 05%, il tempo di registrazione dei dati è 1S / tempo e la stabilità è alta.

3.Il software ha una potente funzione e un'interfaccia amichevole.

4.Fo -Interfaccia di test del filo garantisce un'elevata precisione di misurazione.

5. Concetto di design modulare, facile da mantenere.

La struttura dell'attrezzatura è principalmente composta dalle seguenti parti:

1. Scheda CPU indipendente, tastiera doppia, funzionamento a doppio lato anteriore e posteriore, l'intero controllo di trasmissione unificato del mobile;

Corrente costante costante e costante di controllo costante da 2,4 canali

3. due via AC / DC Modulo invertitore;

4. Modalità di bloccaggio automatico pneumatico.

Struttura e principio di lavoro del sistema
Composizione del sistema
1. Attrezzatura di formattazione della batteria e capacità di litio.
2. Computer con interfaccia USB (Self fornita).
3. USB a 485 Convertitore dell'interfaccia e linea di comunicazione o cinque tipi di linea di conmunicazione e testa di cristallo.
4. Sistema di scansione della battery.
5. Software di prodotto Acey.

Principio del sistema
L'apparecchiatura è collegata e controllata dal computer, inviando istruzioni e raccolta di dati;

La tastiera può gestire manualmente le apparecchiature e visualizzare i parametri e lo stato;

Sotto il comando della CPU, la scheda di corrente costante ha la funzione della corrente costante e della tensione costante.	Quando la batteria viene caricata, l'alimentazione a due vie converte l'AC in 12 V CC e il controllo di ricarica e il rilevamento della batteria vengono realizzati attraverso la scheda corrente costante.
Quando la batteria viene scaricata, il processo è opposto alla ricarica, la tensione della batteria viene aumentata prima a 12 V dalla piastra di corrente costante, quindi la corrente continua viene convertita in corrente alternata dall'alimentazione a due vie, che viene immessa nella rete di distribuzione AC della fabbrica, in modo da realizzare il feedback energetico dell'energia di scarico della batteria.	L'effetto di risparmio energetico è notevole: la misurazione effettiva mostra che il consumo di energia dell'attrezzatura è ridotto di oltre il 40%rispetto alle apparecchiature tradizionali, il tasso di risparmio energetico completo è superiore al 60%e il consumo di energia è salvato di oltre il 60%, il che risparmia molti costi per i produttori di batterie.
Parametri tecnici principali:	Numero di canali di attrezzatura
64 canali	Dimensione esterna
Lunghezza 920* Larghezza 1028* Altezza 1843 (la dimensione è soggetta al modello effettivo)	Colore del telaio
Standard grigio-bianco /nero grigio (può essere personalizzato)	Tipo di morsetto
Morsetto della sonda batteria e alligatore (opzionale) 81 mm	Spaziatura del morsetto
	Vassoio della batteria delicata
	Supportare le specifiche della batteria
Dimensioni compatibili con batteria: lunghezza 65-230mm;	spessore 16-72 mm;
altezza 80-230mm;
Scheda batteria Distanza centrale 45-150 mm.	Modalità di controllo del canale
Ogni batteria ha una corrente costante indipendente e una fonte di tensione costante, che è stabile e priva di shock e può realizzare avviamento, arresto, pausa, continuazione e protezione.	Ogni canale ha una tensione costante indipendente e un circuito di controllo hardware di corrente costante.
L'accuratezza della corrente di ricarica e della corrente di scarico di ciascun canale può essere calibrata automaticamente dal software.	Alimentazione di lavoro
Sistema a cinque fili trifase AC380Vâ ± 10%, 50Hz	Indicatori di prestazioni di feedback per risparmiare energia
Modalità di risparmio energetico	Scaricare l'energia di nuovo alla griglia
Fattore di potenza	0.99@220VAC, pieno carico, griglia thdu â ¤2%
Armoniche attuali	<5% @220VAC, pieno carico, griglia thdu ¤2%
Indice di efficienza del dipartimento di energia	Carica â ¥ 80%, scarica â ¥ 70%
Tensione di connessione della griglia	176-264V AC
Frequenza di connessione della griglia	47-53 Hz
Consumo di energia funzionante	1. â ¤ 23KW Modalità di azionamento bidirezionale 2. Rettifica sincrona Scaricamento di nuovo in modalità griglia
Stessa frequenza e stessa ampiezza	Funzione di protezione dell'isola di alimentazione

Supporto	Funzione di protezione della sezione di potenza
Tensione della griglia Over-limit	protezione
Frequenza della griglia eccessiva	protezione
Metodo di misurazione del canale	Misurazione standard a quattro fili Ambiente di lavoro Temperatura -10 ~ 40, umidità relativa 80% 80%
Nota di stato	Stato Light Tri-color
Metodo di raffreddamento Assunzione d'aria naturale, scarico verso l'alto
Ambiente di lavoro	Tèperatura
-10 ~ 40 ° C.	Omidità relativa
Modalità di dissipazione del calore	Vento naturale, scarico verso l'alto
Canali	parametri
Carica modalità di tensione costante	Hardware Tensione costante, corrente costante e conversione di tensione costante Strai senza impatto.
Intervallo di misurazione della tensione	DC 0 ~ 5V
Gamma di tensione della batteria	Carica DC 0 ~ 4.5V;
scarico DC 4.5 ~ 2V	Gamma di tensione costante ï½DC 2 ~ 4,5 V. ï½Precisione della tensione
Â ± 0,05%fs, risoluzione 0,1 mV	Stabilità di tensione
â ito (â ± 1MV)	Coefficiente di temperatura di tensione
(Â ± 0,001%RDG. ± 0,3dgt.)/ Â	Intervallo attuale
Carica DC 100ma	60a;
Scarico DC 100ma	60a
Precisione attuale	Â ± 0,05%fs, risoluzione 0,1 mV
Stabilità attuale	â¤Â±1%
â ito (â ± 1Ma)	Coefficiente di temperatura corrente
